设置 VPN Server
来源: | 作者:qyqsynology | 发布时间: 2018-03-20 | 2493 次浏览 | 分享到:

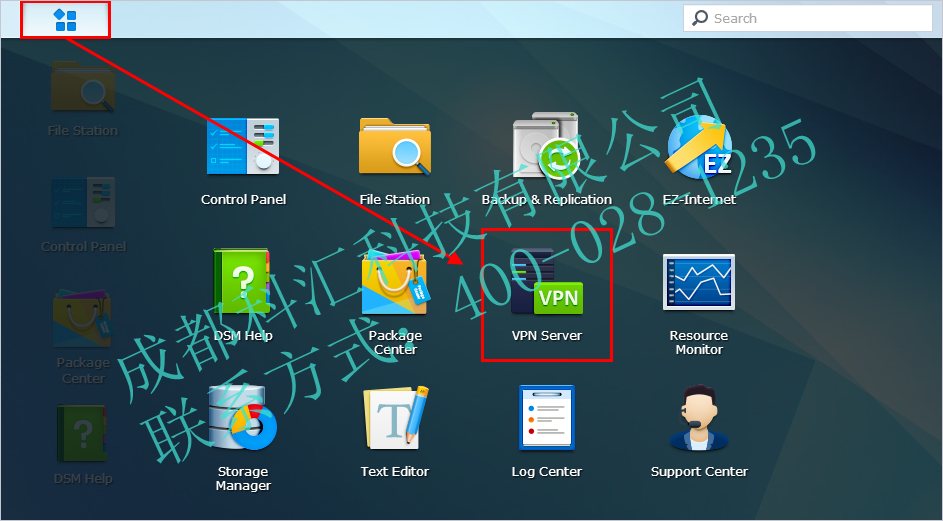

通过 VPN Server 套件,您可轻松将 Synology NAS 转变为 VPN 服务器,让 DSM 用户安全地远程访问 Synology NAS 局域网中共享的资源。VPN Server 整合最常用的 VPN 通讯协议 - PPTP、OpenVPN 和 L2TP/IPSec - 提供您建立和管理 VPN 服务的多样选项。若要选择以下其中一种类型的 VPN 服务器并启用 Synology NAS 上的 VPN 服务,请安装和启动 VPN Server 套件。

设置 VPN Server

通过 VPN Server 套件,您可轻松将 Synology NAS 转变为 VPN 服务器,让 DSM 用户安全地远程访问 Synology NAS 局域网中共享的资源。VPN Server 整合最常用的 VPN 通讯协议 - PPTP、OpenVPN 和 L2TP/IPSec - 提供您建立和管理 VPN 服务的多样选项。若要选择以下其中一种类型的 VPN 服务器并启用 Synology NAS 上的 VPN 服务,请安装和启动 VPN Server 套件。



注:

  • 启用 VPN 服务会影响系统的网络性能。

  • 只有 administrators 才能安装并设置 VPN Server。

PPTP

PPTP (点对点隧道协议) 是常用的 VPN 解决方案,且大多数的客户端 (包含 Windows、Mac、Linux 及移动设备) 皆支持 PPTP 协议。

若要启动 PPTP VPN 服务器:

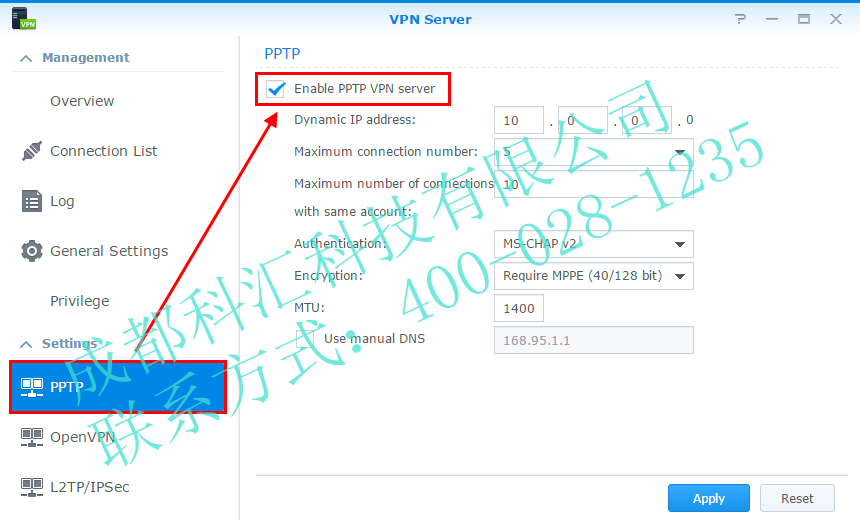

  1. 打开 VPN Server,然后进入左侧面板中的设置 > PPTP

  2. 勾选启用 PPTP VPN 服务器



  3. 动态 IP 地址栏中指定 VPN 服务器的虚拟 IP 地址。设置连接数量上限来限制 VPN 同时连接的数量。

  4. 设置与同一帐户的最大连接数来限制与同一帐户的 VPN 同时连接数量。

  5. 认证下拉菜单中选择下列其中一个项目来验证 VPN 客户端:

    • PAP:验证时不加密 VPN 客户端的密码。

    • MS-CHAP v2:验证时使用 Microsoft CHAP 版本 2 加密 VPN 客户端的密码。

  1. 如果您选择 MS-CHAP v2 的验证方式,请从加密下拉菜单中选择下列其中一个项目来加密 VPN 连接:

    • No MPPEVPN 连接不会受到加密机制的保护。

    • Require MPPE (40/128 bit)VPN 连接会受到 40 位或 128 位(视客户端的设置而定)加密机制保护。

    • Maximum MPPE (128 bit):VPN 连接会受到 128 位加密机制的保护,该机制提供最高的安全性。

  1. 设置 MTU(最大传输单元)来限制通过 VPN 传送的数据封包大小。

  2. 勾选使用手动 DNS 并指定 DNS 服务器的 IP 地址来发送至 PPTP 客户端。如果禁用此选项,则会将 Synology NAS 当前使用的 DNS 服务器发送至客户端。

  3. 单击应用来使更改生效。

注:

  • 连接到 VPN 时,VPN 客户端的认证和加密设置必须与 VPN Server 上的设置一致,否则客户端将无法成功连接。

  • 为兼容大部分的 PPTP 客户端,如 Windows、Mac OS、iOS 与 Android 操作系统,默认的 MTU 值为 1400。若您的网络环境较为复杂,您可能需要设置一个较小的 MTU 值。若您经常收到超时消息或发生连接不稳定的情况,请缩小您的 MTU 值设置。

  • 请检查您 Synology NAS 与路由器的端口转发规则以及防火墙设置,确认 TCP 1723 端口已打开。

  • 部分路由器已内置 PPTP VPN 服务,因此可能会占用 1723 端口。您需先通过路由器的管理界面来禁用内置 PPTP VPN 服务,才能以使 VPN Server 上的 PPTP VPN 服务正常运作。此外,部分旧式路由器可能会封锁 GRE 协议(即 IP 协议 47),造成 VPN 连接失败。建议您使用支持 VPN pass-through 连接的路由器。

OpenVPN

OpenVPN 是开放原始码 (open source) 的 VPN 服务解决方案。它会以 SSL/TLS 加密机制保护 VPN 连接。

若要启动 OpenVPN VPN 服务器:

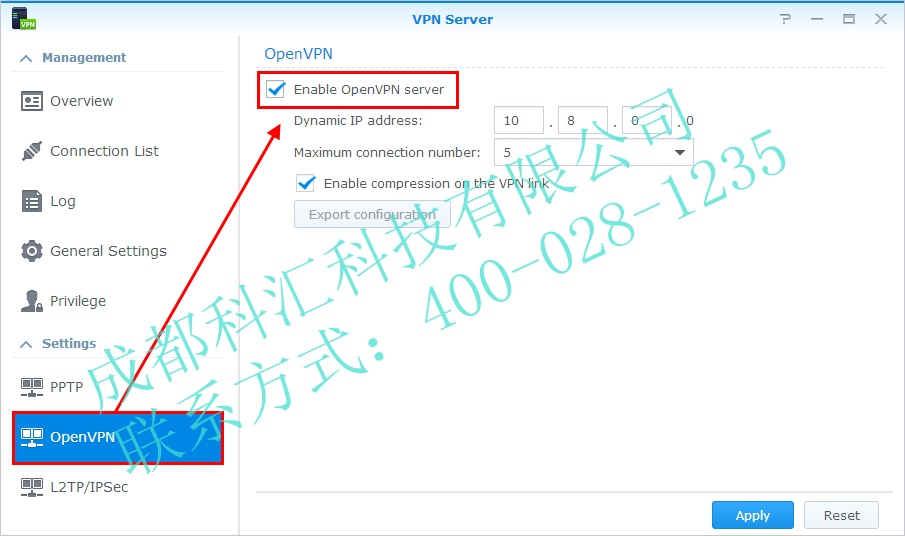

  1. 打开 VPN Server,然后进入左侧面板中的设置 > OpenVPN

  2. 勾选启用 OpenVPN 服务器



  3. 动态 IP 地址栏中指定 VPN 服务器的虚拟内部 IP 地址。

  4. 设置连接数量上限来限制 VPN 同时连接的数量。

  5. 设置与同一帐户的最大连接数来限制与同一帐户的 VPN 同时连接数量。

  6. 如果您要在传输数据时压缩数据,请勾选启用 VPN 链接压缩。此选项可提升传输速度,但可能消耗较多系统资源。

  7. 勾选允许客户端访问服务器的 LAN,可允许客户端访问服务器的 LAN。

  8. 勾选启用 IPv6 服务器模式,可启用 OpenVPN 服务器来发送 IPv6 地址。您先需要通过 6in4/6to4/DHCP-PD 获取前缀(在控制面板 > 网络 > 网络接口)。然后在此页面选择前缀。

  9. 单击应用来使更改生效。

注:

  • VPN Server 不支持点对点连接的桥接模式。

  • 请检查您 Synology NAS 与路由器的端口转发规则以及防火墙设置,确认 UDP 1194 端口已打开。

  • Windows Vista 或 Windows 7 上运行 OpenVPN GUI 时,请注意 UAC(用户帐户控制)默认为启用。若此设置已启用,您需要使用以管理员身份运行选项来通过 OpenVPN GUI 进行连接。

  • 通过 OpenVPN GUI 在 Windows 中启用 IPv6 服务器模式后,请注意以下内容:

    1. VPN 使用的接口名称没有空格,如 LAN 1 需更改为 LAN1

    2. 必须在客户端的 openvpn.ovpn 文件中设置网关命令。如果不要设置此选项,您应手动设置 VPN 接口的 DNS。您可使用 Google IPv6 DNS: 2001:4860:4860::8888.

若要导出配置文件:

请单击导出配置OpenVPN 可让 VPN 服务器发行认证文件供客户端使用。所导出的文件为 zip 压缩文件,其中包含 ca.crtVPN 服务器的证书文件)、openvpn.ovpn(供客户端使用的配置文件案)以及 README.txt(客户端如何设置 OpenVPN 连接的简易说明)。

注:

  • 每次 VPN Server 运行时,它会自动复制并使用在控制面板 > 安全 > 证书中显示的证书。如果您需要使用第三方证书,请在控制面板 > 安全 >证书 > 操作并重启 VPN Server。

  • 每次在控制面板 > 安全 > 证书中显示的证书修改后,VPN Server 会自动重启。

L2TP/IPSec

使用 IPSec 的 L2TP (第 2 层隧道协议) 提供更安全的虚拟专用网络,且大多数的客户端皆支持 (Windows、Mac、Linux 和移动设备)。

注:

  • 开始使用 L2TP/IPSec 前,请先确认 Synology NAS 运行 DSM 4.3 或更高版本。

若要启用 L2TP/IPSec VPN 服务器:

  1. 打开 VPN Server,然后进入左侧面板中的设置 > L2TP/IPSec

  2. 勾选启用 L2TP/IPSec VPN 服务器



  3. 动态 IP 地址栏中指定 VPN 服务器的虚拟 IP 地址。设置连接数量上限来限制 VPN 同时连接的数量。

  4. 设置与同一帐户的最大连接数来限制与同一帐户的 VPN 同时连接数量。

  5. 认证下拉菜单中选择下列其中一个项目来验证 VPN 客户端:

    • PAP:验证时不加密 VPN 客户端的密码。

    • MS-CHAP v2:验证时使用 Microsoft CHAP 版本 2 加密 VPN 客户端的密码。

  1. 设置 MTU(最大传输单元)来限制通过 VPN 传送的数据封包大小。

  2. 勾选使用手动 DNS 并指定 DNS 服务器的 IP 地址来发送至 L2TP/IPSec 客户端。如果禁用此选项,则会将 Synology NAS 当前使用的 DNS 服务器发送至客户端。

  3. 要获得最大的 VPN 性能,请选择以核心模式运行

  4. 输入预共享密钥并进行确认。您应授与此密钥给 L2TP/IPSec VPN 用户来验证连接。

  5. 勾选启用 SHA2-256 兼容模式 (96 位) 允许特定客户端 (非 RFC 标准) 使用 L2TP/IPSec 连接。

  6. 单击应用来使更改生效。

注:

  • 连接到 VPN 时,VPN 客户端的认证和加密设置必须与 VPN Server 上的设置一致,否则客户端将无法成功连接。

  • 为兼容大部分的 L2TP/IPSec 客户端,如 Windows、Mac OS、iOS 与 Android 操作系统,默认的 MTU 值为 1400。若您的网络环境较为复杂,您可能需要设置一个较小的 MTU 值。若您经常收到超时消息或发生连接不稳定的情况,请缩小您的 MTU 值设置。

  • 请检查您 Synology NAS 的端口转发规则与防火墙设置以及路由器,确认 UDP 1701、500 与 4500 端口已打开。

  • 部分路由器已内置 L2TP 或 IPSec VPN 服务,因此可能已占用 1701、500 或 4500 端口。您需先通过路由器的管理界面来禁用内置 L2TP 或 IPSec VPN 服务,才能以使 VPN Server 上的 L2TP/IPSec VPN 服务正常运作。建议您使用支持 VPN pass-through 连接的路由器。

关于动态 IP 地址

VPN Server 会视您在动态 IP 地址中输入的数字,从一组虚拟 IP 地址范围中选择一个 IP 地址来分配给 VPN 客户端使用。例如,如果 VPN 服务器的动态 IP 地址是设置为 “10.0.0.0”,则 PPTP VPN 客户端的虚拟 IP 地址范围为 “10.0.0.1” 至 “10.0.0.[连接数量上限]”;OpenVPN 客户端的虚拟 IP 地址范围则为 “10.0.0.2” 至 “10.0.0.255”。

重要事项:指定 VPN 服务器的动态 IP 地址之前,请注意:

  1. VPN 服务器的动态 IP 地址必须为下列其中一个地址:

    • “10.0.0.0” 到 “10.255.255.0”

    • “172.16.0.0” 到 “172.31.255.0”

    • “192.168.0.0” 到 “192.168.255.0”

  1. 您指定的 VPN 服务器动态 IP 地址以及指派给 VPN 客户端的虚拟 IP 地址不能与局域网中已经使用的任何 IP 地址产生冲突。
